HASSAS OTOMATİK GEOMETRİ ÖLÇÜMLERİ

Daha hızlı, daha kolay ve çok daha ekonomik

OTOMASYON İÇİN TASARLANDI

Vectro Third Dimension’ın en çok satan taşınabilir lazer ölçüm sistemi GapGun Pro’nun gelişmiş temassız geometri ölçüm kabiliyetlerini otomatikleştirir. Daha basit ve daha hızlı, hem yüksek hassasiyet hem de yatırımınızın hızla kazanca dönüşmesini sağlar.

TD_Vectro_Quality_Checks
TD_Vectro_Offline_Testing
TD_Vectro_High_Precision

DAHA HIZLI KALİTE KONTROL

DAHA YÜKSEK DOĞRULUKTA KÖŞE KIRMA ÖLÇÜMLERİ

AR-GE METROLOJİ TESTLERİ

ÇOK YÖNLÜ VE UYUMLU

Vectro hem robota monte edilmiş olarak hem de fikstürlü uygulamalarda çalışabilir. Kullanılan robota göre sistem bir bağlantı plakası içermektedir.

Fixtured_1_2
Robot_2_1

MALİYETLERİ DÜŞÜRÜR, KALİTEYİ YÜKSELTİR VE VERİMLİLİĞİ ARTIRIR

Vectro çok hızlı ölçümlerle, hem kalite hem de yeniden işleme maliyetlerini azaltarak verimliliği artırır. Bunların yanında ayrıca yüksek kalitenin getirdiği ilave kazanç.

1.

HIZLI VE ETKİLİ

Vectro hızlı ve otomatik ölçer, böylece kaliteden ödün vermeden daha çok parça üretilmesini sağlar.

2.

DOĞRU VE TEKRARLANABİLİR

Fikstürlü ya da robotlu ölçümlerde insan hatasını azaltır ve her seferinde doğru sonuçlar alınmasını sağlar. VChange kafalar izlenebilir kalibrasyon sertifikası ile gelir ve 3 yıl garantilidir.

3.

OTOMATİK ÜRETİM KARARLARI

Vectro parçaların boyutsal spesifikasyonlarına göre ölçümlerini, gerçek zamanlı geçer/geçmez durumları ya da istatiksel analizler için otomatikleştirir.

4.

MODÜLER VE ÇOK YÖNLÜ

Vectro ile tüm VChange kafalar kullanılabilir, böylece çok farklı şekil, boyut ve yüzey tiplerinde geometriler ölçülebilir. Otomatik kafa değişimleri için Vectro, kafa değiştiriciler ile de uyumludur.

5.

KOLAY ENTEGRASYON

Vectro Third Dimension’ın kolay kullanımlı Link yazılımı ile her tür uygulamaya entegre edilebilir. Basit komutlar ölçümleri başlatır ve sonuçları alır, böylece üretime odaklanmak için daha fazla zaman kalır.

6.

DİNAMİK KULLANICI ARAYÜZÜ

Vectro’nun ekranı profil bilgilerini ve ölçüm sonuçlarını gösterir, bu sayede ürünlerin kalitesini artırmaya odaklanmak kolaylaşır.

TAMAMEN ENTEGRE BİR SİSTEMLE OTOMATİK GEOMETRİ ÖLÇÜMLERİ

VECTRO TEMEL SİSTEM BİLEŞENLERİ

  • Vectro veri toplama ünitesi
  • Güç adaptörü
  • Kafa bağlantısı
  • GapGun 7.6 ya da daha güncel sistem yazılımı
  • İhtiyaca göre VChange kafa(lar)
  • Kontrol ünitesinden kafa bağlantısına kablolar
  • Güç bağlantı kabloları
  • İhtiyaca göre yazılım paket(ler)i

TEKNİK ÖZELLİKLER

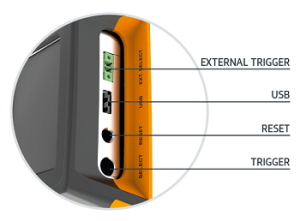

VECTRO KONTROL ÜNİTESİ

Güç
Ekran
Kullanıcı arayüzü
Geribildirim
Hafıza
Çevre birimleri
IP Koruma Sınıfı
Ethernet
Çalışma Sıcaklığı
Saklama sıcaklığı
Boyut
Ağırlık
Yazılım
PLC bağlantısı
IP Koruma Sınıfı
6W (12V @ 0.5A)
97mm (3.8”) Gün ışığında okunabilen, renkli, yüksek çözünürlüklü LCD dokunmatik ekran 640 x 480piksel
Tıkla ve sürükle dokunmatik ekran, tetik ve güç/reset düğmeleri
Ses çıkışı ve titreşim
2GB dahili hafıza
USB 2.0 girişi
IP 50
100MBPS Hızlı Ethernet (100BaseTX)
0 – 40˚C (32 – 104˚F)
-20˚C – 60˚C (-4 – 140˚F)
116mm x 134mm x 46.5mm
460g
GapGun 7.6 ya da daha güncel (dahildir)
Modbus/TCP
IP50
VECTRO’NUN MALİYETLERİNİZİ AZALTMA VE KALİTEYİ ARTIRMADA SİZE NASIL YARDIMCI OLABİLECEĞİNİ ÖĞRENMEK İÇİN BROŞÜRÜ İNDİREBİLİR VEYA BİZİMLE İLETİŞİME GEÇEBİLİRSİNİZ.
